24V リチウム電池充電器: 電圧設定とスマートな機能

直接的な答え: 24V リチウム電池充電器を定義する設定と仕様

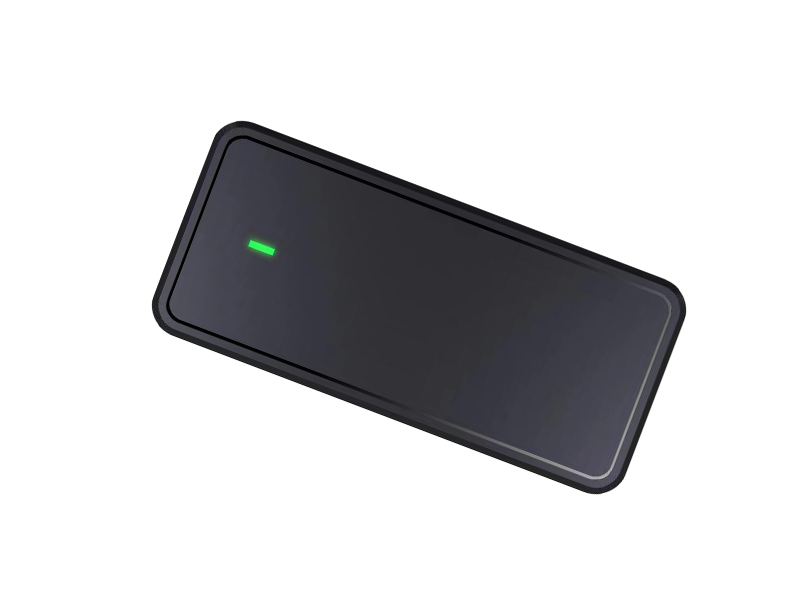

24V リチウム電池充電器 一般的な電源ではありません。これは、定電流/定電圧 (CC/CV) として知られる特定の充電プロファイルを提供する必要がある精密デバイスです。標準の 24V LiFePO4 バッテリーの場合、充電器は次の電圧を出力する必要があります。 28.8Vと29.2V そして周囲のフロート電圧 27.6V 。充電電流は通常、次の範囲内に設定する必要があります。 バッテリーのアンペア時 (Ah) 定格の 10% および 30% (例: 100Ah バッテリーは 20A で最適に充電されます)。鉛酸化学用に設計された充電器を使用すると、リチウム電池に永久的な損傷を与えます。鉛酸充電器は、リチウム電池と互換性のない誤った電圧しきい値と脱硫酸モードを使用するためです。

電圧要件を理解する: 29.2V が重要な理由

公称 24V リチウム バッテリーは、8 個のセルを直列に接続して構成されています (8S 構成)。各 LiFePO4 セルの公称電圧は 3.2 V、安全な充電限界は 3.65 V です。これに 8 セルを掛けると、次の重要な上限が得られます。 29.2V 。充電器がパックをこのしきい値を超えると、バッテリー管理システム (BMS) が介入して回路を切断し、セルの膨張や熱暴走を防ぐ必要があります。逆に、充電器がわずか 28.0V で停止すると、バッテリーはフル容量に到達せず、かなりのエネルギー貯蔵が未使用のままになります。これが、電圧精度が 24V のリチウム電池充電器モデルの理由です。 プラスまたはマイナス 0.5 パーセント 4,000 回の充電を超えるサイクル寿命には、それ以上のものが不可欠です。

充電電流と速度: 寿命と時間のバランスをとる

充電電流は、バッテリーの充電速度とその過程で発生する熱の量に直接影響します。健全な残高を維持するための業界標準は、次の料金で請求することです。 0.2℃～0.3℃ (C はバッテリー容量を表します)。以下の表は、バッテリーのサイズ、推奨電流、および 20% の充電状態からの推定フル充電時間の関係を示しています。

高周波充電器は、 30A以上 急速充電の場合、最大許容レート (多くの場合 0.5C 以上) で充電し続けると内部熱がさらに発生することに注意する必要があります。この熱により電解液の分解が促進され、バッテリーの寿命全体にわたって利用可能な放電サイクルの総数が減少する可能性があります。日常使用の場合、標準的な 100Ah バッテリーの速度と熱管理の間で最適な妥協点となるのは、中程度の 20A 充電器です。

リチウム専用充電器の基本的な安全機能

適切な 24V リチウム バッテリ充電器には、一般的な電力コンバータには欠けている電気保護層がいくつか含まれています。重要な機能は、 CC/CVアルゴリズム 、バッテリーが容量に近づくと電圧が急上昇するのを防ぎます。その他の交渉不可能な安全要素には次のものがあります。

• 0V アクティベーションまたはプリチャージ モード: この機能は、深放電により BMS がシャットダウンしたバッテリーを穏やかにウェイクアップします。フルパワーを投入する前に、非常に低いトリクル電流を流して電圧を安全な動作範囲に戻します。
• 逆極性保護: プラスとマイナスのクランプが誤って逆接続された場合に電流が流れるのを防ぐ回路です。これにより、充電器の内部 MOSFET とバッテリー BMS が即座の短絡損傷から保護されます。
• 温度補償とカットオフ: 以下のリチウム電池の充電 摂氏 0 度 (華氏 32 度) 金属リチウムメッキの原因となり、容量が永久に低下します。スマート充電器はサーミスターを使用して周囲温度またはバッテリー温度を感知し、安全な状態になるまで充電を遅らせます。

高周波充電器と従来の充電器: 効率と携帯性

最新の充電器は、重いリニア変圧器ではなく、高周波スイッチモード技術にますます依存しています。高周波 24V リチウム バッテリ充電器は、AC 電力を 50 kHz 以上のレートで変換するため、変圧器の大幅な小型化と軽量化が可能になります。効率の向上は測定可能です。高周波充電器は通常、 90% ～ 94% の効率 一方、古い線形設計は 60% ～ 70% の効率でしか動作しない可能性があります。このエネルギー損失の削減により、発熱が減少し、充電サイクルごとの電力消費量が減少します。また、これらのユニットはコンパクトなサイズなので、スペースと重量に制限があるボート、RV、オフグリッド太陽光発電設備などのモバイル用途にはるかに適しています。

充電器の選択に関するアプリケーション固有の考慮事項

バッテリーの使用環境によって、充電器に必要な耐久性が決まります。次の使用例では、特定の設計属性が必要です。

• 船舶および RV アプリケーション: 充電器は、次のような高い侵入保護 (IP) 定格を備えている必要があります。 IP65またはIP67 。この認証により、ユニットが粉塵の侵入から密閉され、低圧水流や一時的な水没から保護されていることを保証します。塩水環境では耐腐食性の端子も必要です。
• 太陽エネルギー貯蔵: AC-DC 24V リチウム電池充電器はバックアップグリッド充電に使用されますが、太陽電池アレイの主充電コントローラは、専用の LiFePO4 電圧プロファイルを備えた MPPT (最大電力点追従) ユニットである必要があります。 PWM コントローラーはリチウム バンクに必要な電圧精度に欠けているため、使用しないでください。
• 電動モビリティ (スクーター、ゴルフカート): 堅牢な耐振動性と自動シャットダウン機能を備えたオンボード充電器が不可欠です。 20A 充電器は、100Ah ゴルフ カート バッテリー パックをおよそ 1 回で完全に充電できます。 5時間 、アンペア数の低いユニットと比較してダウンタイムを大幅に短縮します。

バッテリーの寿命を延ばすためのベストプラクティス

24V リチウム電池充電器とユーザーの習慣との相互作用によって、エネルギー貯蔵システムの耐用年数が決まります。次の 3 つの基本的な実践に従うことで、早期の容量の低下を防ぐことができます。

1. ストレージが完全に飽和状態になるのを回避します。 バッテリーを充電器に 29.2V で永久に接続したままにしないでください。充電インジケーターが完了を示したら（電流が 0.05C 未満に低下）、充電器を取り外します。 30 日を超える長期保管の場合は、バッテリーを部分的に放電して、 50 パーセントから 60 パーセントの充電状態 （約 26.4V ～ 26.8V）カソード材料へのストレスを最小限に抑えます。
2. 再充電しきい値を監視します。 リン酸鉄リチウム電池にはメモリー効果はありませんが、完全に空になると劣化が早くなります。容量が以下に低下したときに再充電サイクルを開始する 残り20パーセントから30パーセント 繰り返し低電圧カットオフに達する場合と比較して、より多くの総寿命エネルギー スループットが得られます。
3. ファームウェアと接続を維持します。 スマート機能を備えた充電器の場合、ファームウェアのアップデートにより充電アルゴリズムが改良され、セルのバランスが向上する可能性があります。さらに、リング端子が緩んでいたり、アンダーソン コネクタが腐食していると、充電器に電圧が実際のセル電圧よりも高いと思わせる抵抗が発生し、慢性的な過充電が発生します。

バッテリーを正しく指定された 24V リチウムバッテリー充電器と組み合わせ、これらの動作限界を遵守することで、ユーザーは定格サイクル寿命を確実に達成できます。 3,000～5,000サイクル LiFePO4 テクノロジーで知られています。
